The Pirate Bay un-SSL

Theory

Recently, the world saw The Pirate Bay offering SSL encryption on their server. This means that your ISP won't know anymore which torrent you are downloading, right? Wrong.
HTTPS is quite useless for protecting static and public content. By static, I do mean the .torrent file itself. It is always the same. By public, I do mean than one doesn't need any kind of authentication to pick up the content. It's always the same, for everyone. For crawlers, too.
So, one could easily index (a portion of) The Pirate Bay torrent database by the Content-Length. Then, one could intercept some encrypted traffic between some machine(s) within his/her network and the torrents.thepiratebay.org server. Knowing both (encrypted) request and response lengths, it is possible to get a quite reliable list of matches from the previously indexed torrent list.

Practice

Don't try this at work, or you might hurt yourself Eye-wink

  1. Use Wireshark to capture some torrent downloads. Torrents are hosted on a separate server, which makes the task easier yet. Just use the following capture filter: "tcp and port 443 and host torrents.thepiratebay.org"
  2. Now, just go with the stream Smiling ("Follow TCP Stream" for the packet you suspect belongs to the torrent download. This will create another filter, just like "(ip.addr eq 192.168.0.10 and ip.addr eq 83.140.176.156) and (tcp.port eq 2157 and tcp.port eq 443)")
  3. Just save the displayed stream anywhere else (pcap1.pcap sounds nice)
  4. Now, use my quick&dirty TPB-TLSlen.pl Perl script to get the request/response lengths:
    perl TPB-TLSlen.pl pcap1.pcap
    Yeah, I know, it is nasty. It only supports the TLS cypher. And it simply calls the tshark (the command line version of Wireshark) to parse it's output.
  5. Now, just paste the REQ and RES values below Laughing out loud
    (note that the REQ value is optional, setting it to 0 simply ignores the request size for matching)
Note that you are able to fine-tune the maximum and minimum header sizes. For the response, the headers are almost the same all the time. The only thing that varies is the decimal representation of the file length and age. (Un)fortuately, the request headers do vary for different browsers and referring pages. However, knowing the request size still helps a bit, specially if the torrent's filename was huge Smiling

Precision

The following size distribution chart was generated using the database with ~165K torrents:

torrent size distribution

The most common torrent size is ~14 KB, and it's easy to figure out that such torrents represent the shared 700 MB files Smiling
There's also a major peak for the 454 bytes torrents. However, bigger torrents are less common, thus, the size detection technique becomes more precise. Now, the average "distance" between torrent sizes is ~44 bytes (at least for the sample I've collected). So, adding a cookie with the random size up to 128 bytes will disrupt the size matching detection a lot. The request size disruption is even easier: the largest torrent URI I've found was 150 bytes-wide. Thus, padding every request URI to match 150 characters is enough to make the requests completely indistinguishable. Joining the pieces (the padding add-on strings are bold):
GET /4319199/[a4e]Ghost_in_the_Shell_TV_01-26.4319199.TPB.torrent?nVM2UGfcG533un4ym70eT2
9r0WwBLYdmFCNN+UTV/hiJ7EAXdFU5KfdWHpkB5lXaCmITsACKOPVyjmpbaOB+CrI5
HTTP/1.1 Host: torrents.thepiratebay.org User-Agent: Mozilla/5.0 (Windows; U; Windows NT 5.1; en-US; rv:1.9.0.1) Gecko/2008070208
Firefox/3.0.1 Accept: text/html,application/xhtml+xml,application/xml;q=0.9,*/*;q=0.8 Accept-Language: en-us,en;q=0.5 Accept-Encoding: gzip,deflate Accept-Charset: ISO-8859-1,utf-8;q=0.7,*;q=0.7 Keep-Alive: 300 Connection: keep-alive Referer: https://thepiratebay.org/recent Cookie: language=pt_BR; country=BR; PHPSESSID=ad6cb7e414c8dc88e0c2444f6215165a
HTTP/1.1 200 OK Content-Type: application/x-bittorrent Etag: "2198642509" Last-Modified: Mon, 28 Jul 2008 22:28:59 GMT Server: lighttpd Content-Length: 91601 Date: Mon, 28 Jul 2008 22:37:56 GMT X-Varnish: 108010229 107999438 Age: 253 Via: 1.1 varnish Connection: keep-alive Set-Cookie: p=68eOfxOC7JwBYcMe1RJWC4Z5PV/lJzqJORW8KROPMH9zQhszSjFnRp2tsNWEoyabWAloneUaoz
MxYtx4hoM9MZUKE/7wGzC3ZKLEZdppG4og3W; expires=Mon, 28-Jul-2008 22:37:56 GMT; path=/;
domain=torrents.thepiratebay.org
(binary torrent data)

Solution

  1. Use a constant padding in the .torrent files. This messes things a bit, but stills ineffective. The only advantage is not messing up with the server Sad
  2. Patch the lighttpd server so it sends a non-lasting cookie with a random size.

Thanks

Encrypted session data

REQUESTRESPONSE
SSL size:
Min header length:
Max header length:

Possible matches

The Pirate Bay URL strlen(URI) torrent size
0 matches
Torrents indexed: 1580345

Share/Save/Bookmark

stas's picture
stas » July 31, 2008 » 11:05
database » hack » music » network » perl » php » video » web

Geolizer HTTP stats

Sample Geolizer output (fragment)

About Geolizer

This is an enhanced version of the popular Webalizer HTTP server statistics generator. It's main feature is an ability to discover visitor's country by his/her IP address. Default Webalizer method is to extract host suffix from the reversal DNS query (obtained directly from log files, or by webazolver program if HTTP server doesn't reverses client IPs), which is slow and imprecise (for example, Brazilian host could be reversed as .com). Geolizer relies on the GeoIP library API to do the same thing. Thus, no more DNS queries are required, and results are much more precise. Geolizer also has some additional features: it displays file sizes in a human-readable form (bytes/KB/MB/GB/TB) instead of default kilobytes. It also compiles under MinGW/MSYS now, so you can process your UN*X log files on your Windows box. And, finally, Geolizer features a nice eye-candy: country flags! Smiling

Beware as Geolizer also has some bad features (read "bugs"): for example, webazolver won't work anymore, and already resolved hosts aren't handled well. Want to see how it looks like, at all? Take a look at some sample statistics! Or see who else uses Geolizer to produce their server stats.

Tips

  • The country flag pictures can be downloaded at http://flags.blogpotato.de/. Just download and unzip world.small.zip & special.small.zip to the flags/ subdirectory in your HTML output path.
  • You may enhance your Webalizer further (allowing it to identify more user agents, referrers and search engines than normal) using extended configuration files, provided by Enric Naval and available at http://griho.udl.es/webalizer/.
  • It is possible to use multiple configuration files on Webalizer. Just specify them at the command line:
    webalizer -c common.conf -c user_stas.conf
  • Why don't you try also AWStats & WebDruid?!


It is easy to located an internet service which provides low prices for voip. Simply by downloading the software the service of the voip can be utilized, though for this a fast wireless internet is also required. This is especially benefical for small website hosting companies to contact their clients at a low cost.

Share/Save/Bookmark

stas's picture
stas » January 16, 2007 » 14:00

tiny HTTP proxy

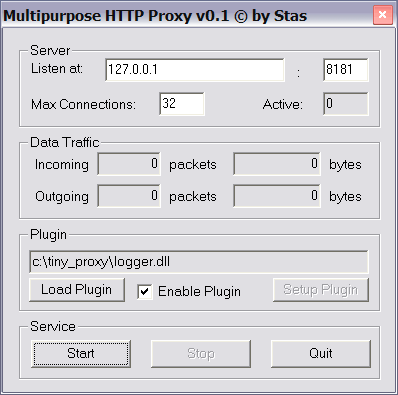

Main screen

This is a tiny and highly experimental HTTP/1.0 proxy software that I have written to debug HTTP protocol & it's clients. It is very small and simple, yet useful to reverse-engineering purposes. It's interface is quite obvious. The Server frame controls the IP, port and connection limit of the proxy server. It also shows how many connections are active at moment. The Data Traffic frame shows in/out packets & bytes. Service frame allows you to stop, start and quit the proxy. These are the very minimalist controls for the very minimalist proxy server.

The interesting stuff begins at the Plugin frame. All the packet passed through this proxy server are forwarded to the selectable plugin module. By default, it is logger.dll. It simply saves every single packet into separate file, which uses the following name scheme: from_IP.from_port-to_IP.to_port.log (for example, 127.0.0.1.4322-127.0.0.1.21.log). The files can be ordered by their modification date in your file explorer, so you can track the entire session:

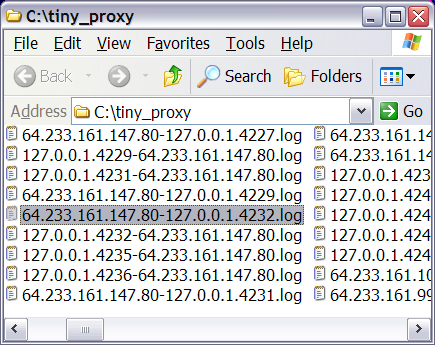

Packets list

The logger.dll can be set up to include a sequence counter at the beginning of each packet and to output saved packets into some specific directory:

logger.dll setup

Plugin module is also capable of injecting packets. Load the replicator.dll file and check the setup screen:

replicator.dll setup

When you click the Capture button and then make some action in your proxied web client, the replicator plugin will prompt you if it got a corresponding packet. This packet may be resent automatically, at the period specified in the Period box. You can capture & replicate several packets, and manipulate their resend period. A very interesting application of the replicator plugin is to flood web chats and to spin up web counters. Of course, the right way is to use logger.dll and to make a clone that imitates the "real" web client.

The final note: this is, and always will be, an alpha-state code. I do not develop this proxy application anymore. It is useful to me the way it is. But you can grab the source and make a whatever plugin you like, or even rewrite the code entirely. I don't care. Just give me the proper credits!

Share/Save/Bookmark

stas's picture
stas » January 3, 2007 » 21:50

Duke3D D.M. cheater


E1L2 near the dark room elevator: enhanced brightness
E1L2 near the dark room elevator: enhanced brightness

Do you consider yourself a good Duke3D deathmatch player?! Neither I do Eye-wink
For our luck, 3D Realms released Duke3D source code under GPL license at April 1st, 2003. No, I'm not fooling you! Since then, several people are enhancing this classic game, extending it's portability and adding some cool features to it. There are ports like icculus Duke3D port and JonoF's Duke Nukem 3D Port. So, with the source in my hands, I decided to make my own version. I called it Duke Nukem 3D v1.666. It is 100% compatible with the original MS-DOS Duke3D v1.5, and adds some cheats into deathmatch games:
  • Omniscience. You can peek at your opponents screen (using "Coop View", which now works even in the deathmatch mode!), and hear the sounds they make (you may hear them scream when hit at the long distances). You are able to see in darkness all the time, without using the night vision goggles, and without that ugly green screen tinting. You'll know when your opponent drops a holoduke, so you won't waste your ammo with it. And finally, you won't see that confusing steroids trail anymore!
  • Aim bot features. Aim bot (which can be turned off!) will track the closest visible opponent automatically. If you're close enough to your opponent, aim bot will also try to kick him while shooting. And it will auto-activate med kit when you get shot! Another cool feature associated to the aim bot is the auto-jetpack. Jump from a high place, and jetpack will be activated automatically when you're close to the ground.
  • Practical enhancements. When you find a new weapon, game won't switch to it automatically. You will always see which weapon your opponent is using, without activating the "Weapon Mode". Demo viewer doesn't switches camera automatically anymore. And game doesn't prompts you with credit screens/animations when started or finished.
  • DNCROZ during multiplayer?! Even this is possible in the cheater! The only problem is: both players should type it when the game is paused, or the "Out Of Sync" condition occurs. Other cheats that work in the multiplayer game are: DNSCOTTY###; DNCOORDS, DNVIEW; DNRATE; DNBETA; DNTODD; DNSHOWMAP; DNALLEN; DNDEBUG.
  • ".ANM viewer". Just type DNENDING while playing, and the game skips right to the episode ending video Smiling
Please note that the most useful cheat, the aim bot, only works fine with the game's internal AI opponents (A.K.A. "PP bot", started with "duke3d.exe /q2 /a" command). It may work in the acceptable way on crossover 100 Mbps LAN connection (peer-to-peer), although... And the worst thing ever: Duke3D v1.666 will only work on real DOS mode, so forget it if you only have Windows NT/2k/XP (anyway, those who play Duke3D over network frequently do have Windows 9x installed for this specific purpose Smiling)
Still interested?! It's a bit difficult to install, though... First, you need to have the original Duke Nukem 3D v1.5 installed. Second, backup it!!! After that:
  1. Unpack the DN3D1666.ZIP into your Duke3D installation directory, overwriting files.
  2. Configure Duke3D. Run SETUP.EXE, and go to "Controller Setup", then "Choose Controller Type", and then select "Keyboard and External". After this, select "Setup External", "Change External Program Name", and type "DUKE3D.EXE" there. Now you can save config, but DON'T LAUNCH A GAME YET!!!
    (NOTE: it would be great if you disabled Turn_Left and Turn_Right keyboard bindings, although, if you don't plan to use "AutoAimSelfCalibrate" setting in DUKE3D.666 file or won't use Auto-Aim feature at all, you don't need to do this).
  3. Now, edit the file DUKE3D.666. Open it in your favorite editor (EDIT.COM Eye-wink), and you'll see that it's almost self-explanatory. Note that your mouse is now configured by this file, any SETUP settings will be ignored! Also note that default mouse settings for v1.666 imitates the default settings for the original Duke3D v1.5.
I also recommend you to read the "DN3D1666.ME!" file, supplied in the download package.

Relative project: GRP packer plugin for the Total Commander.

Sorry, no source code is available for direct download. However, if you're interested in it, contact me and I'll provide it to you! Thus, GPL license of the original Duke3D source wouldn't be harmed, I beleive...

Share/Save/Bookmark

stas's picture
stas » May 9, 2006 » 16:47
addon » C » cheat » game » graphics » hack » network » software

Micro$oft Messenger Hack


Micro$oft Messenger Hack screenshot

"Micro$oft Messenger Hack" (MSMH for short Smiling is a GUI alternative to the command line "net send", with some nice additional features. Please remember that "Messenger" referred here is a Windows NT/2k/XP system service, that "Transmits net send and Alerter service messages between clients and servers. This service is not related to Windows Messenger.". Messages transferred using this service looks just like this one:

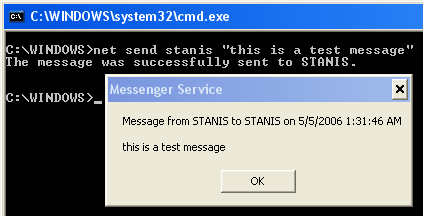

"net send usage" screenshot

MSMH is able to send the same message as above example. It lists machines on the local network, so you won't mistype host names anymore. It can send messages multiple times, also (just imagine yourself flooding "*" Eye-wink. And, using "WinPopup" method, both "From" and "To" fields can be spoofed. By the other side, "net send" method can send messages beyond your LAN, given the IP address of the remote host.
MSMH executable is very small, as I programmed it in assembler language. But beware: Service Packs make the Messenger service disabled by default, and firewalls won't allow remote host to receive your messages. Well, MSMH was much funnier when I wrote it a long time ago Eye-wink
